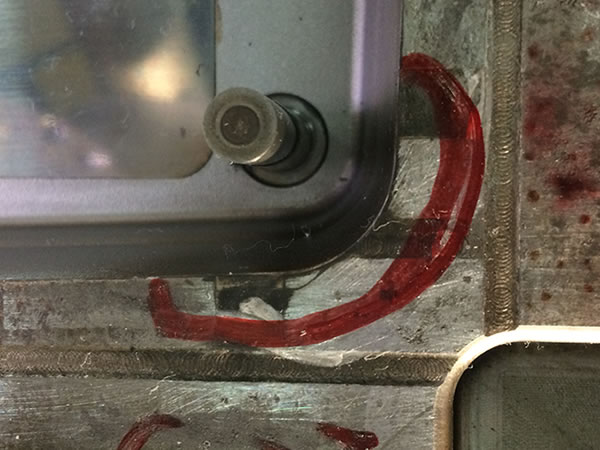

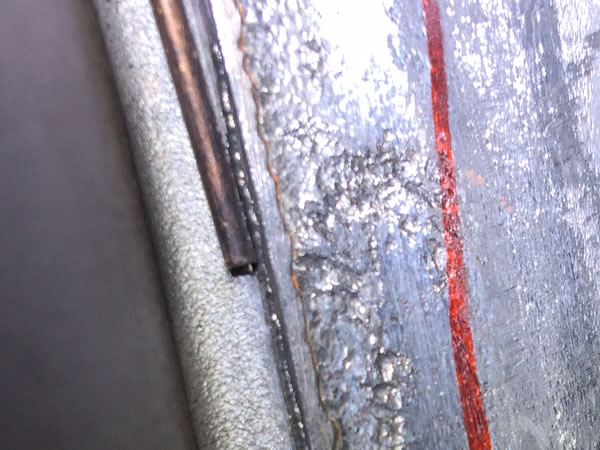

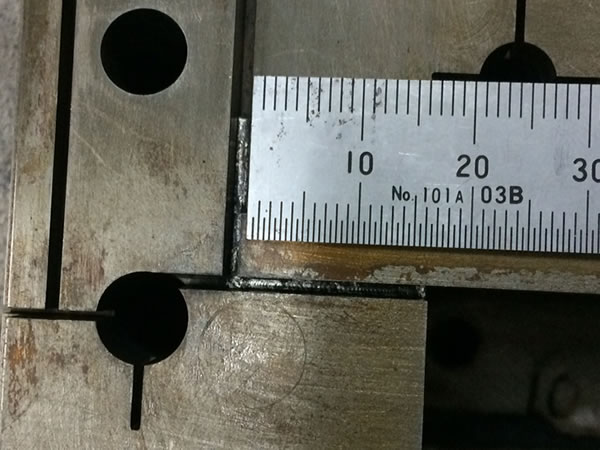

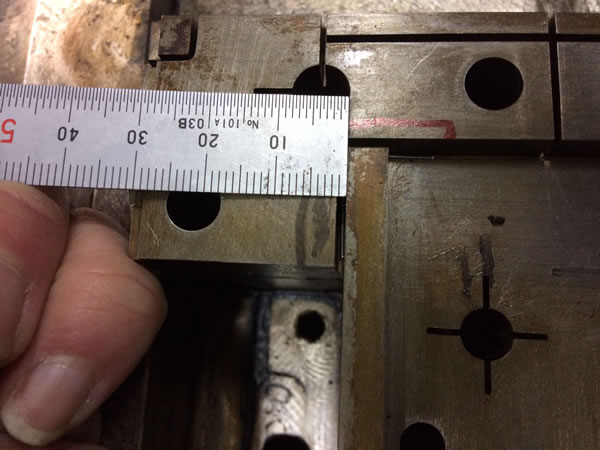

PL修正
300Kgクラスの金型　材質NAK80　パートバリ修正　Z=0.1 幅5mm　長さ50mm

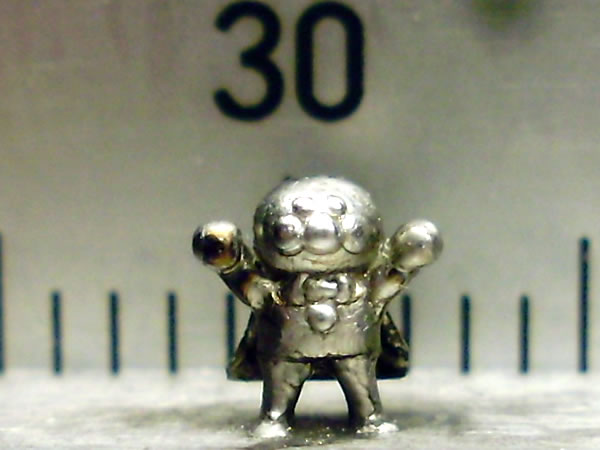

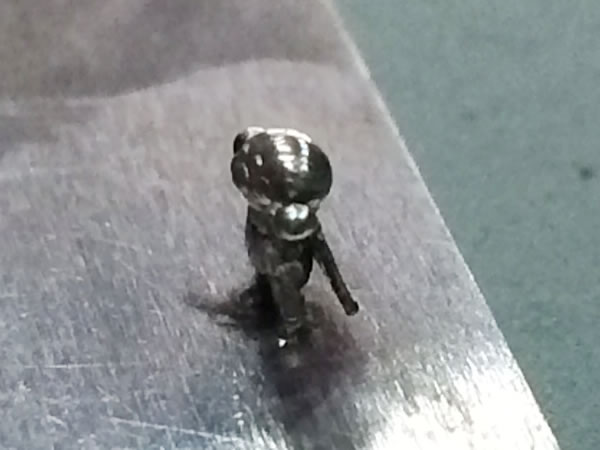

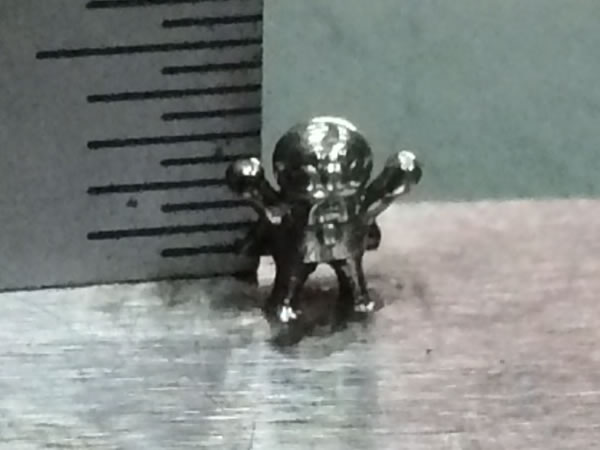

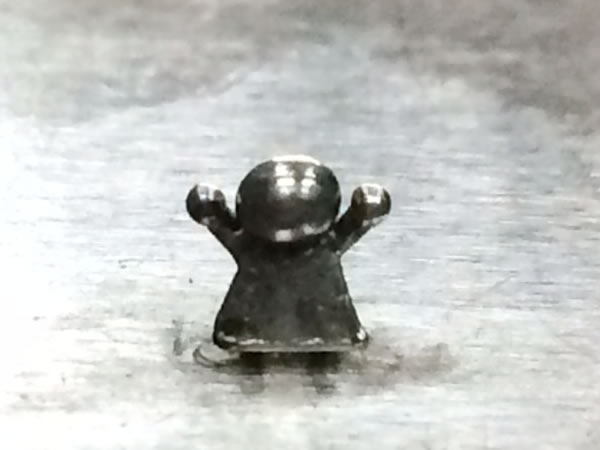

アンパンマン
3.5mmのアンパンマン　細かなディテールにこだわり、顔はもちろんマンとの結びや胸のマークマークも入っています　マントの厚みは0.1mmです

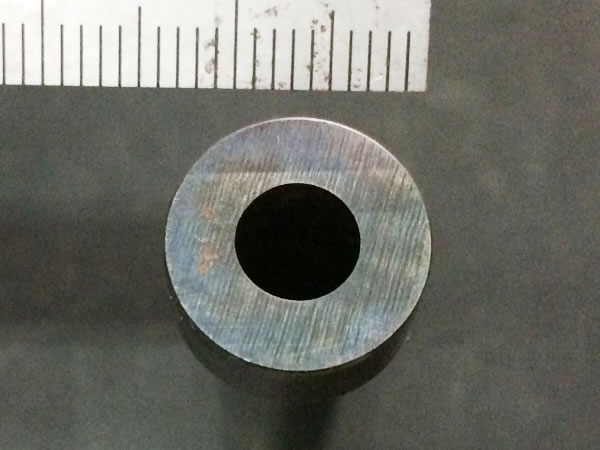

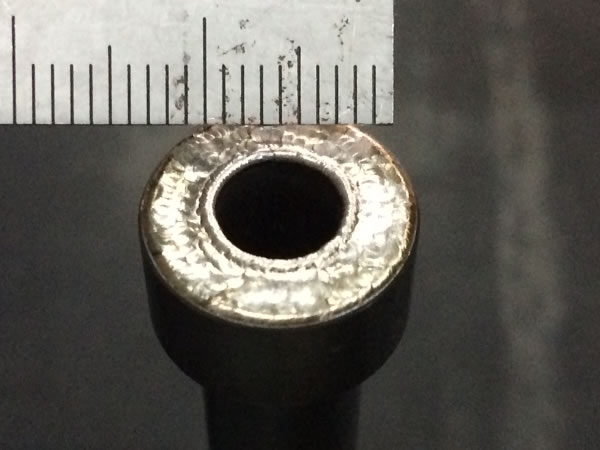

ゲート入子
材質ハイス焼き　Z=0.5 持ち上げ

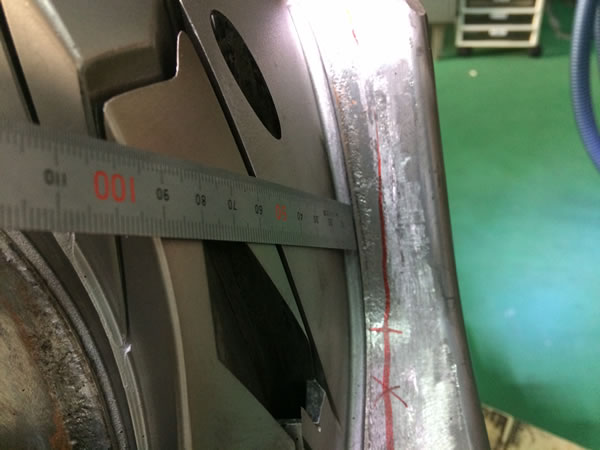

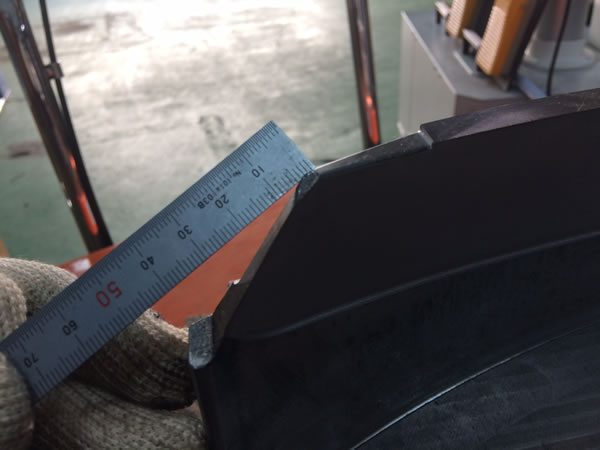

タマ縁立壁
NAK80　1tクラスの入子　タマ縁の立壁を全周0.2溶接　製品形状の立ち上がりが90mm以上あり、非常に難しい溶接

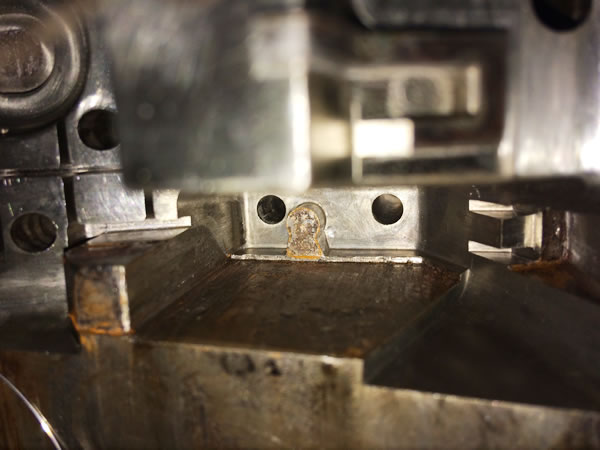

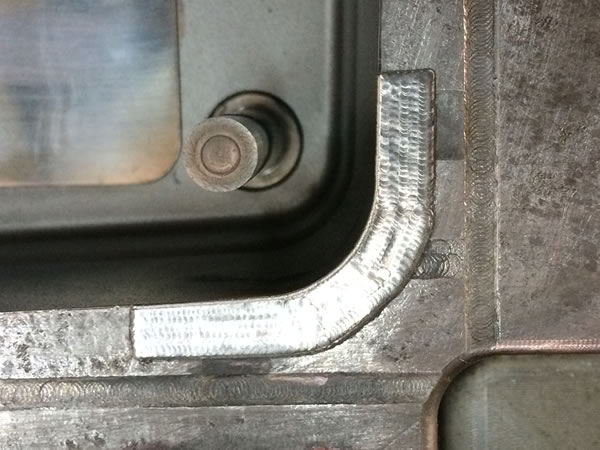

リブ底棚上げ
NAK80　1tクラスの入子　幅1.5mm 深さ10mmのリブ溝を2mm底上げ　L字に折れた部分の角を取ることなく溶接するのがミソ

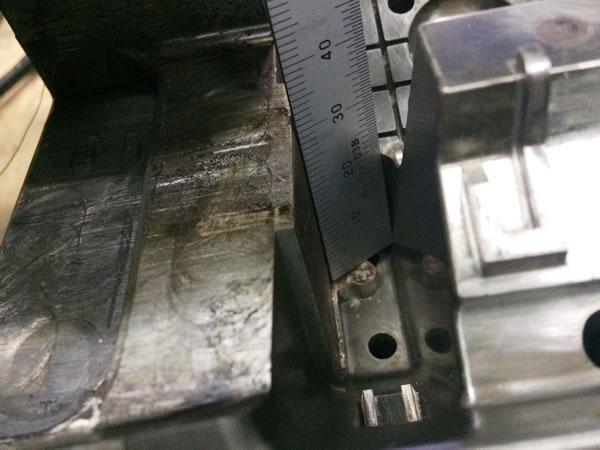

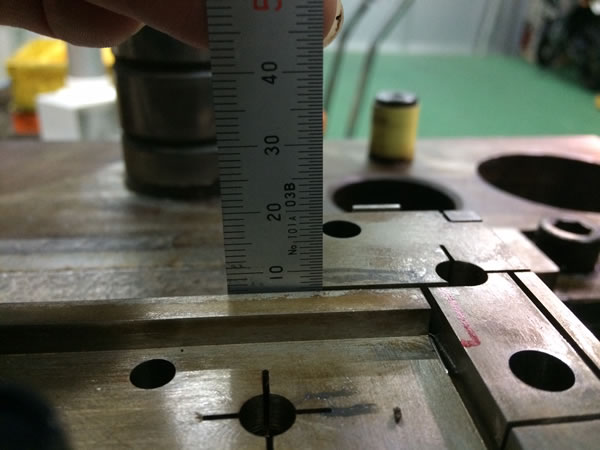

深底食い切り
PX5　2ｔクラスの母型　深く幅1mmほどしかない棚のバリ修正　Z=0.1　幅0.5　長さ40mm

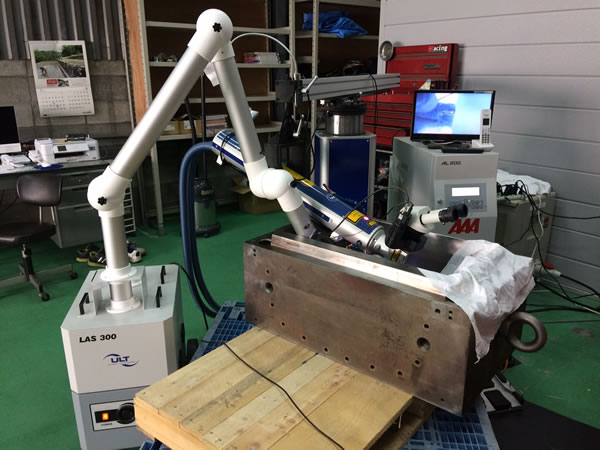

大型作業例
PX5　2ｔクラスの母型　深い食い切りのバリ修正　Z=0.1　幅2mm　長さ15mm

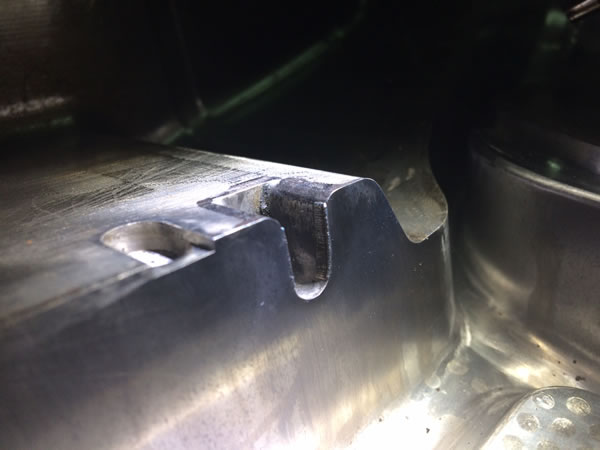

入子破損
NAK80　破損した入子の復元　盛量は最小に　破損前の形状に近い状態で仕上げ

立壁
NAK80　150Kgクラスの入子　形状変更により立壁を0.3溶接
